Hvernig býr maður konuliga pogo pin-tengli inn í smá tæki?

Hvernig á að sameina konuliga pogo prjóna tengi í smá tæki

Skilja hlutverk konuligs pogo prjóna tengis í smá tækjum

• Aflafæri : Færa rafmagn til að hlaða batteríum eða láta hluti virka.
• Gagnaskipti : Sendur á móttaka gögn milli tækninnar og ytri tæja (t.d. meðan próf er í gangi, samstillingar eða uppfærslur eru í gangi).
• Bráðabirgðatengingar :Gera kleift auðvelt að festa, prófa eða viðhalda án þess að þurfa varanlega viðbrögð.

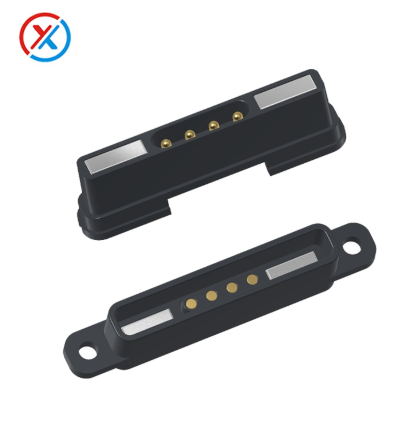

Veldu rétta konukyns pogo prýðistængju fyrir tækið þitt

• Stærð og mál : Mældu rýmið sem er í boði í tækinu þínu til að tryggja að tengillinn passi án þess að hafa áhrif á aðra hluti (t.d. batterí, rafrásplötur eða búnað). Konukyns pogo prýðistængjur koma í ýmsum lengdum og þvermálum – veldu minnstu stærðina sem uppfyllir kröfur þínar um afköst.
• Raun og rafspennugeta : Ákveðið straumþarfann hjá tæminu. Konnur af pogo pin eru með ákveðna straummark (t.d. 1A, 3A eða 5A) og spennu (t.d. 30V, 50V). Veldu konnu sem getur haft við hámarks straumþarfann hjá tæminu til að koma í veg fyrir ofhitun eða bil í tengingu.
• Fjöldi spjalla : Ákveðið hversu margar rafleiðir þú þarft. Einsteypa konna getur náð til aðeins að veita rafmagn, en tæmi sem nota gögn kunna þurfa 2–10 steypur fyrir sérstakar raf- og gagnaleiðir.
• Fjöðurkraftur og áreiðanleiki tengingar : Fjöðurinn inni í konnu ákveður hversu fast hann ýtir á karlsteypuna. Of lítið afl getur valdið bilandi tengingu; of mikill kraftur getur níðað steypuna eða skemmt tæminu. Leitið að konnum með samfelldan fjöðurkraft (t.d. 50–200 grömm) sem hentar til notaðs tilföngs.
• Umhverfismotstand : Ef tækið þitt verður sett í veitu, afurðum eða efnum (t.d. lækningatæki eða utandyra tæki), skaltu velja kvenkyns pogo pinnann tengi með þétti (IP-trafnaður) til að koma í veg fyrir skaða. Gullplötun á snertipunktum bætir einnig roðvörn og lausn.

Hannaðu PCB og búnað til samþættingar

• PCB Hönnun :
  • Settu kvenkyns pogo pinnann á PCB á stað sem línur upp við karlkyns pinnann (t.d. á dockustöð eða prófunarstöð). Gangðu úr skugga um að þér sé gefið nægilegt bil umhverfis tenginn fyrir karlkyns pinnann til að gera samband án hindrana.
  • Hverjið viðurðarplötur eða gegnumholum á PCB spjaldið sem passa við tengslanna. SMT kvenkyns pogo prjónar eru hugmyndaleg fyrir smá tæki, þar sem þær liggja flöt á PCB spjaldinu og spara pláss.
  • Stýrðu sporunum varlega til að forðast óþarfanir í merki, sérstaklega ef tengslinum er fært bæði afl og gögn. Aðskildu afl- og gagnalínur til að koma í veg fyrir óhljóð sem gæti truflað afköst.
• Hylkishönnun :
  • Búðu til útskurð eða niðurlægingu í tæki hylki til að sýna kvenkyns pogo prjóna tengslana. Opin verður að vera nákvæm - nógu stórt fyrir karlprjóninn til að ná í tengilinn en nógu lítið til að vernda innri hluti á móti dust eða raka.
  • Gangið úr skýrslu um að hylkið styðji tengslanna í rétta átt. Til dæmis, bætið við leiðbeiningum eða úthliðum á hylkið til að hjálpa karlprjóninum að lenda í réttri átt við kvenkyns tengilinn við tengingu.
  • Ef tækið er vatnshétt, notið þéttiflögur eða þéttingu í kringum tengslanna útskurð til að viðhalda heildargildi hylkisins.

Setja saman og festa kvenkyns pogo pinnann

• Lötubinding :
  • Fyrir SMT kvenkyns pogo pinnana ætti að nota hitasótt fyrir festingu á PCB. Þetta tryggir jafna hitadreifingu og sterka sveifluhlið. Forðastu handasveiflu nema nauðsynlegt sé, þar sem of mikill hiti getur skaðað fjǫðurinn eða innlendar efni tengisins.
  • Athugaðu sveifluhliðina í gegnum sýnspjaldi til að athuga hvort þar séu kallar sveiflur (veikar, dullar hliðar) eða sveiflu brýr (óæskilegar tengingar á milli penna). Þessar vandamál geta valdið stöðugum slökktum tengingum eða bil á milli tenginga.
• Hreyfiframleiðsla :
  • Sumir konnur af pogo prýðistæður hafa meðfestar flensur eða skrúur fyrir aukna stöðugleika, sérstaklega í tæki sem er undir netur (t.d. hjólastæður). Festið þessar flensur við PCB eða umferð til að koma í veg fyrir að stæðan færi sig á meðan hún er í notkun.
  • Gangið úr skugga um að stæðan sé fest á réttan hátt og sé lárétt. Stæða sem er á skák getur veriðð ekki rétt í samræmi við karlprýðið, sem getur leitt til slæmra tenginga eða skemmda.
• Prófanir eftir samsetningu :
  • Notaðu margmælara til að prófa samfelldni milli stæðanna og PCB sporanna. Þetta staðfestir að leðrurarnir eru sterkir og leiðandi.
  • Athugaðu hvort það séu stuttir í milli nándarprýða, sem geta orðið til ef leðrurabridgur eru til staðar.

Gangið úr skugga um samræmi og áreiðanleika tenginga

• Tolerance for Misalignment : Konnectorar með pogo pinnar fyrir konur eru hönnuðir til að þola lítinn ójöfnun (venjulega ±0,1–0,5 mm) vegna þess að þeir eru á borð við vass. Þó svo að of mikil ójöfnun geti valdið ójöfnum sliti eða tapa á sambandi. Hönnuðu tækið og festingarstæði þess þannig að lágmarkið sé á ójöfnun – til dæmis með því að nota leiðbeiningarpenn á festistöðinni til að jafna við holur í umferð tækið.
• Prófanir á snertispennu : Þegar smíðað er á forsögn, prófaðu hvernig mismunandi þrýstingur hefur áhrif á áreiðanleika tengingarinnar. Notaðu þrýstismælir til að mæla þann þrýsting sem þarf til að fá örugga tengingu og stilltu á þrýstingi konnectorarinnar eða hönnun festingarstæðanna í samræmi við það.
• Þrottheldni : Með tíma verður slit á snertipunktum konnectoraranna með pogo pinnar og karlapinnanum vegna endurtekinna snerta. Veldu konnectora sem eru gerðir úr varþægum efnum (t.d. gullplátaðir snertipunktar) til að verjast slitum og takmörkuðu fjölda tengingaefna ef mögulegt er (t.d. með því að nota vírlausa hleðslu í daglegt notkun og pogo pinnana aðeins í viðgerðir).

Prófa afköst og varanleika

• Rafmagnsfræðilegar prófanir :
  • Mælið spennudráttinn á milli tengilsins á meðan notast er við háa rafstraum (t.d. með því að hlaða) til að tryggja að hann hitni ekki of mikið eða fari með afl. Spennudráttur yfir 0,2 V getur bent á slæma tengingu.
  • Prófið flutningstakmörk (ef við á) til að staðfesta að tengillinn styðji nauðsynlega mikið samband án villna eða seilinga.
• Prófun á umhverfi :
  • Settu tækið í útivist við mikið hita eða kæli (-20°C til 60°C), raki eða ryð til að herma raunverulega notkun. Athugaðu hvort kvenpýsið í pogo pinnanum gæfi áreiðanleika tengils undir þessum aðstæðum.
  • Fyrir vatnsheldar tæki, framkvæma IP próf (t.d. að festa tækið í vatni) til að tryggja að tengjarnir haldi vatni af gömlu.
• Prófun á styrk :
  • Framkvæma próf á endurtekin tengingarferli (t.d. 10.000+ tengingar) til að prófa slitas á snertum og fjǫðri tengjans. Athugaðu eftir próf að sjá hvort það sé merki um roða, að fjǫðurinn sé að missa á ferð sinni eða að leiðni hafi minnkað.

Leita að lausnum á algengum vandamálum við samþættingu

• Millibilssambönd : Þetta kemur oft fram vegna slæmrar samræmingar, veikra fjǫðra eða roskna snerta. Hreinsaðu snertina með íspropílalkóhóli, stilltu tengingarsamræmingu eða skiptu um tengi fyrir annað með sterkari fjǫðurkraft.
• Ofheiting : Veldur notkun á tengi með of lágt raunstraumfyrirheit fyrir tækið. Uppfærðu í kvenpotti með hærri straumfyrirheit og ganga úr skugga um að PCB sporin geti haft þol fyrir aflvæði.
• Líkamlegt tjón : Ef tengurinn bristur eða hliðrast á meðan notast er við hann, þá ættirðu að styrkja festinguna með aukalegum flipum eða lím. Veldu tengi með örvænta búnað (t.d. járn í stað plast) fyrir tæki sem eru undir högg.
• Hljóð í gagnasamskiptum : Þetta getur gerst ef afl- og gagnalínur eru of nálægar á PCB-kortinu. Breyttu leiðinni á sporunum til að skilja afl og gögn, eða notaðu verndaðar kafli í tenginum til að minnka truflanir.

Algengar spurningar

Hver er hámarksstraumur sem kvenpotti getur haft?

Ertu geta notað kvenpotta til að koma bæði afl og gögnum?

Hversu lengi eru konukonur með pogo stiftur?

Eru konur með pogo stifta vatnsheldar?

Get ég skipt út konu með pogo stift ef hún missist?
