Hvernig á að velja DIP Pogo Pin fyrir gegnum hellur PCB hönnun?

Að skilja DIP pogo náldur tæknina í nútíma PCB framleiðslu

Rafmagnsframleiðslu iðnaðurinn heldur áfram að þróast og með það verður þörfin á traustum prófunar- og tengilausnum aukin. DIP pogo náldur hafa orðið að mikilvægum hluta í gegnum hring PCB hönnun, veitir ýmsar og traustar tengimöguleika fyrir ýmsar notkun. Þessir snúningshlaupur veita jafnaðar rafmagnstengingu á meðan þeir tryggja áleitni og traustleika í prófunar- og framleiðsluumhverfi.

Þegar þú hönnunar prentplötur með gegnumgrófri tækni (through-hole technology), getur val á réttri DIP pogo náld (pogo pin) verulega áhrif á árangur verkefnisins. Þessir hlutar spila mikilvægt hlutverk í því að viðhalda merkihegðun (signal integrity), tryggja rétt tengingu á milli plötur og auðvelda örugga prófunaraðferðir. Þegar þú skilur lykilkenni DIP pogo nálanna, geturðu tekið vel þær ákvarðanir sem passa hjá þínum sérstækum kröfum.

Lykilkenni DIP pogo nála

Samskeyti af materialum og lifandi kynning

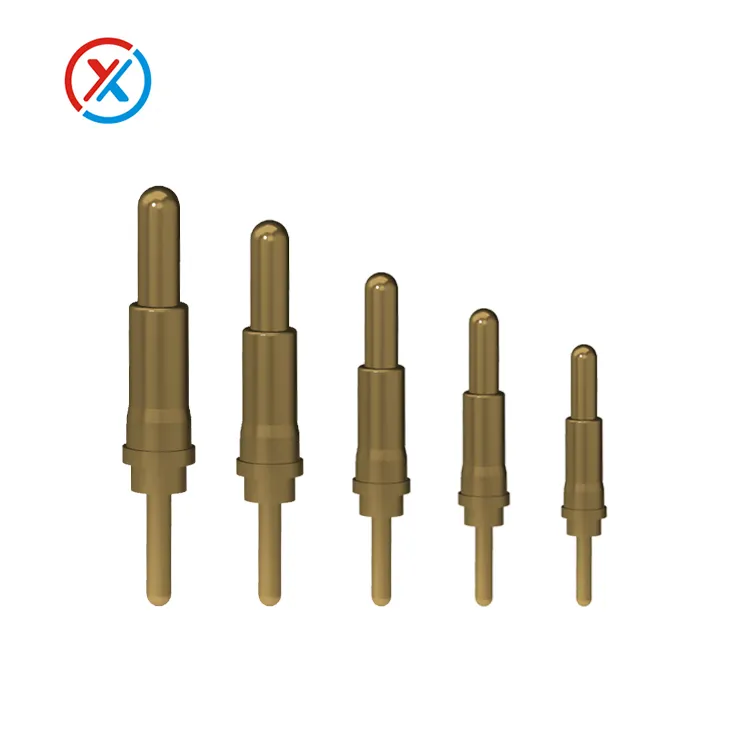

Grundvallarsteinn hvers góðs DIP pogo náls liggur í efni hans. Flestar frumstæðar pogo nálar eru með gullplátaðar snertipunkta, sem veita frábæra leiðni og varnir oxun. Þrýstingshylkið (plunger) og búsnarhlutinn eru yfirleitt framleidd úr messingi eða beryllium kopar, sem veitir bestu mögulegar eiginleika og lengstu líftíma. Þessi efni tryggja örugga starfsemi jafnvel eftir þúsundir af samþrýstingssyklum.

Fyrir utan grunnmateríalið, leikur fjöðurhlutinn mikilvæga hlutverk í því að viðhalda samfelldu snertikrafti. Oft eru notaðar fjöður af hákvala rustfríu stáli sem veita framúrskarandi útmattþol og geyma eiginleika sína í lengri tíma. Samsetningin af þessum materíölum skilar þolnum hluta sem getur standið undir kröfum í erfitt iðnaðarmiljú.

Snertimótstaða og rafmagnsfræðileg afköst

Ein mikilvægasta tilgreiningin fyrir DIP pogo stíflu er snertimótstaðan þeirra. Bestu stíflurnar bjóða venjulega móttæni fyrir neðan 50 mΩ, sem tryggir lágmarks tap á merki og örugga rafmagnstengingu. Hönnun oddanna og þrýstingurinn sem kemur fram úr fjöðurkerfi beináhrýsir á þennan sérfræðivisitölu.

Verkfræðingar verða einnig að telja með rafstraumhlaup og spennu einkenni þegar valið er DIP pogo stifti. Þessi tilgreiningar breytast eftir stærð stifta og hönnun, þar sem stærri stifti eru almennt færari um að sinna hærri rafstraum. Rétt athygli á þessum rafmagns einkennum hjálpar til við að koma í veg fyrir vandamál og tryggja langtímavirkni.

Hönnunaratriði fyrir PCB samþættingu

Uppsetningarkröfur og bil

Þegar DIP pogo stiftum er samþætt í PCB hönnunina er rétt uppsetning afar mikilvæg. Gáttarstaðsetning verður að miða við stiftaþvermál, lengd og ferðalengd. Venjulegt bil á milli stifta er yfirleitt á bilinu 2,54mm upp í 5,08mm, þótt sérsniðnar útgáfur séu fáanlegar fyrir sérstök notkun.

PCB-lagningin ætti einnig að miða við það álag sem endurtekin broddasamþrýstingur setur á hana. Viðeigandi stuðningskerfi og rétt holuastærð geta hjálpað til við að dreifa álagsorkunni jafnt yfir borðið og þar með koma í veg fyrir skaða á bæði broddunum og PCB undirstöðunni. Það gæti verið nauðsynlegt að innifela festingarholur eða aðrar stuðningsaðgerðir til að vinna úr miklum cyklum.

Umgangsvernd og lokuð kerfi

Margar notkunaraðferðir krefjast verndar gegn umhverfisþáttum eins og ryki, raka eða efnum. Lokuð DIP pogo broddar eru hönnuð með sérstökum hönnunum sem koma í veg fyrir að mengunarefni komi inn en samt halda áreiðanlegri rafafengi. Þessi lokuð útgáfa hefur oft viðbættar hluti eins og O-hringi eða verndandi efni.

Úrval umhverfisverndar eiginleika ætti að vera í samræmi við sérstakar kröfur um notkun. Þar sem um ræðir eru hitastigsvægi, útsetning á hreinsiefnum og væntað umhverfisáhrif. Rétt vernd tryggir samfellda afköst og lengir heildarþjónustulíf meðgerðarinnar.

Aðlagning og prófanir á afköstum

Fjöðrakraftur og ferðalengd

Fjöðrakraftur DIP pogo stimpla hefur bein áhrif á snertistöðugleika og varanleika. Hærri fjöðrakraftur gefur almennt betri snertistöðugleika en getur krafst meiri krafts til að virkja. Verkfræðingar verða að jafna á milli þessara þátta eftir því hvaða kröfur eru á notkun og hvaða tilgreiningar eru á sjálfvirkum prófunartækjum.

Vinna ferðalengd er einnig mikilvæg áherslupunktur, þar sem hún hefur áhrif á både raf- og vélaþol. Áætluð ferðalengd tryggir samfellda tengingu en kann einnig að koma í veg fyrir ofþrýsting sem gæti skaðað stiftinn eða PCB. Flestar DIP pogo stiftir bjóða ferðabreyti frá 0,5mm upp í 4mm, en mælileg vinnumesta er oft 2/3 af hámarki.

Viðgerðir og líftímaskýsla

Reglulegar viðgerðaraðgerðir hjálpa til við að hámarka líftíma DIP pogo stifta. Þetta felur í sér tímabundna hreinsun á snertipunktum, skoðun á slitasár eða skaða og staðfestingu á þrýstingi fjǫðranna. Með því að setja upp viðgerðaskrá byggða á notkunarmynstri og umhverfisáhrifum er unnið fyrir óvæntum bilunum.

Skjalasafn um stöðugleika pinnans með tíma hjálpar til við að spá í skiptitíma og hámarka viðgerðaraðferðir. Margir framleiðendur gefa leiðbeiningar um væntanlegan meðalævi byggðar á notkunarástandi, sem ættu að vera hluti af viðgerðastjórnuninni þinni.

Oftakrar spurningar

Hver er venjulegur meðalævi DIP pogo pinnans?

Meðalævi DIP pogo pinnans er venjulega á bilinu 500.000 til yfir 1.000.000 lykkja, eftir efnisgæðum, notkunarástandi og viðgerðaraðferðum. Pinnar af hárræðum gæðum með gullplötuðum tengjum og hákunnugum fjaðrum ná yfirleitt efri markið á þessu bili.

Hvernig ákvarða ég rétta fjaðrakraft fyrir forritið mitt?

Réttur fjaðrakraftur fer eftir ýmsum þáttum, þar á meðal kröfur um snertimótstað, efni borðsins og prófunarmiljum. Venjulega er kraftur á bilinu 30-150 grömm fullnægjandi fyrir flest forrit, með hærri krafti til notkunar í kröfudýrari rafmagnsforritum eða erfiðum umhverfum.

Getur DIP pogo nála verið notað í hárri hita forritum?

Já, sérstök DIP pogo nálar eru fáanlegar fyrir notkun í hárri hita, yfirleitt með virkni upp í 125°C eða meira. Þessar nálar nota efni sem eru á móti hita og sérstök skipulag ferli til að viðhalda áreiðanleika undir hærri hitastig. Staðfestu alltaf að hitastigs tilgreiningarnar séu í samræmi við kröfur verkefna þinna.
